Opláštenie a tepelná obálka
Sendvičové panely.
Jeden systém spája vonkajší plech, izolačné jadro a vnútorný povrch. Správny panel vyberáme podľa tepla, požiaru, hygieny, akustiky, prostredia a spôsobu používania objektu.

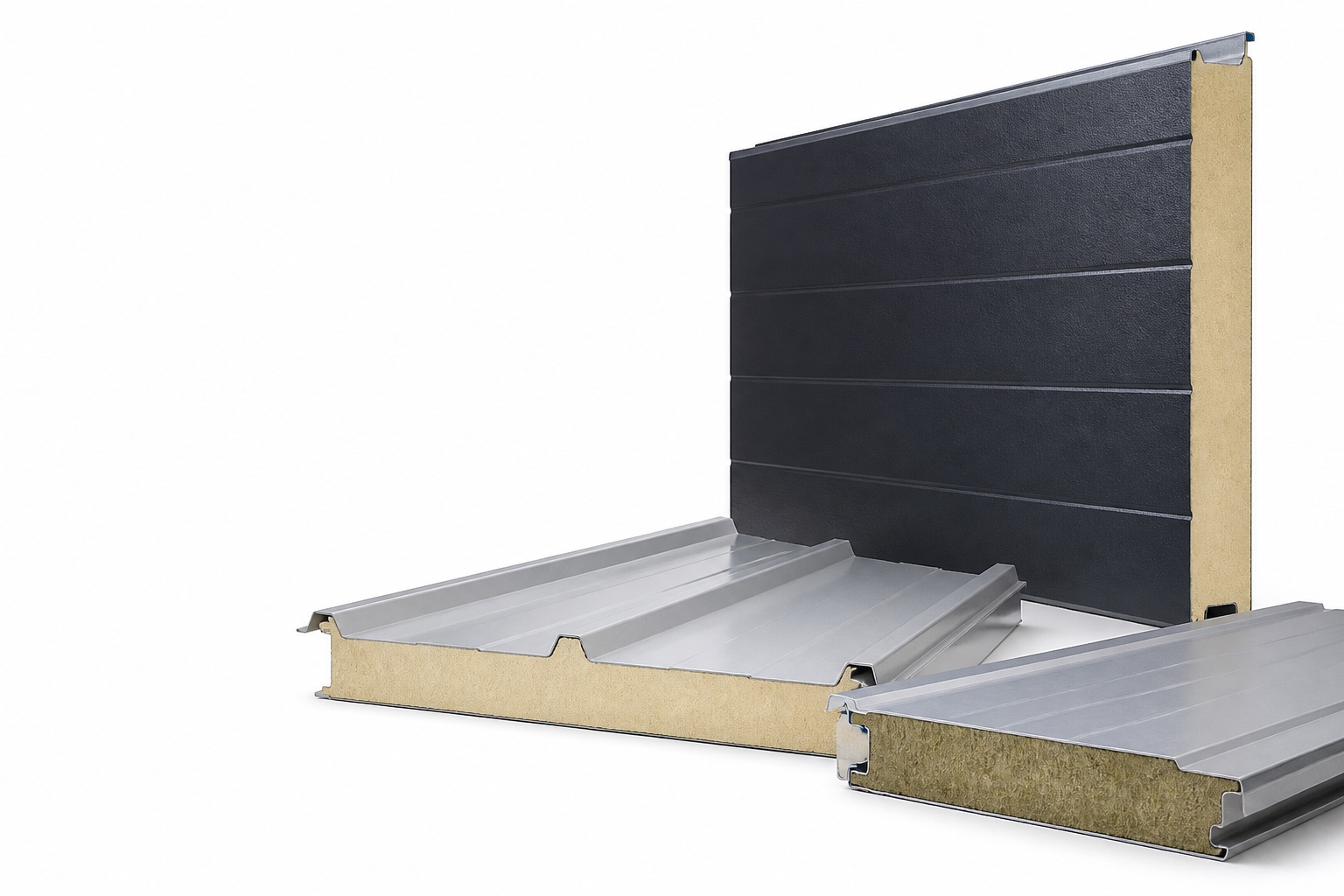

Ilustračné zobrazenie skladby. Konkrétna geometria spoja a povrch závisia od zvoleného výrobcu a systému.
Ako funguje panel
Tri vrstvy. Jedna funkčná obálka.
Oceľové krycie plechy prenášajú povrchové namáhanie a chránia jadro. Izolácia obmedzuje tepelné straty a tvarovaný zámok spája susedné panely tak, aby vznikla súvislá obvodová alebo strešná rovina.
Vonkajší plech / izolačné jadro / vnútorný plech. Hrúbka a povlak sa určujú podľa projektu.
Panel nie je iba farba fasády.
Pri návrhu sledujeme tepelnotechnické požiadavky, požiarnu odolnosť, rozpon medzi podperami, vietor a sneh, kondenzáciu, vnútornú vlhkosť aj spôsob čistenia.
- Vonkajšia strana odoláva počasiu, UV žiareniu a mechanickému namáhaniu.
- Jadro určuje najmä tepelnú izoláciu, hmotnosť a požiarne vlastnosti systému.
- Vnútorný povrch volíme podľa prevádzky: dielňa, sklad, potravinárstvo, umývarka alebo administratíva.
- Napojenia, sokel, atika, rohy a prestupy rozhodujú o tesnosti rovnako ako samotný panel.
Typy jadier a systémov
Iný objekt, iná priorita.
Neexistuje jeden univerzálne najlepší panel. Rozhoduje kombinácia ceny, tepelnej ochrany, požiaru, akustiky, hygieny a životnosti v konkrétnom prostredí.
PIR stenový panel
Veľmi dobrý tepelný výkon pri menšej hrúbke. Častá voľba pre vykurované haly, dielne, sklady a administratívne vstavky.
PUR panel
Ľahké opláštenie s dobrou tepelnou izoláciou. Dostupnosť a presné parametre závisia od produktového radu výrobcu.
Minerálna vlna
Vyššia hmotnosť, dobré akustické vlastnosti a riešenia pre zvýšené požiarne požiadavky. Voľbu potvrdzuje požiarny projekt.
Strešný panel
Profilovaný horný plech odvádza vodu a prenáša zaťaženie. Dôležitý je sklon strechy, tesnenie, kotvenie a riešenie hrebeňa.
Agro prevedenie
Vnútorný povrch a spoj prispôsobený vlhkosti, amoniaku a pravidelnému umývaniu. Posudzuje sa konkrétna expozícia prevádzky.
Hygienické a chladiarenské
Hladšie povrchy, utesnené detaily a obmedzenie tepelných mostov pre potravinárstvo, chladiarne a regulované priestory.
Orientačné porovnanie
Čo určuje skladbu.
Hrúbku nevolíme iba podľa toho, či je objekt „zateplený“. Rozhoduje požadovaná vnútorná teplota, veľkosť objektu, vzduchotesnosť, technológia aj miestne klimatické podmienky.
| Systém | Bežný rozsah hrúbok | Silná stránka | Typické použitie | Treba preveriť |
|---|---|---|---|---|
| PIR / PUR stena | približne 40–200 mm | Tepelný výkon a nízka hmotnosť | Haly, dielne, sklady, servisné objekty | Požiar, teplota, rozpon, typ spoja |
| Minerálna vlna | približne 60–240 mm | Požiarne a akustické riešenia | Výroba, požiarne deliace konštrukcie, hlučné prevádzky | Hmotnosť, kotvenie, projektovaná odolnosť |
| Strešný panel | približne 60–200 mm | Izolácia a krytina v jednom prvku | Haly, sklady, prístavby, dielne | Sneh, vietor, sklon, prestupy, odvodnenie |
| Chladiarenský / hygienický | podľa teplotného režimu | Tesnosť a čistiteľný povrch | Potravinárstvo, chladenie, umývateľné prevádzky | Parotesnosť, detaily, dvere a prestupy |
Dôležité
Rozsahy sú orientačné. Finálnu hrúbku, únosnosť, požiarnu klasifikáciu a spôsob kotvenia potvrdzuje konkrétny technický list, statika, tepelnotechnické posúdenie a požiarny projekt.
Spoje a kotvenie
Detail, ktorý rozhoduje o výsledku.
Pri priznanom spoji je kotviaci prvok viditeľný. Skrytý spoj ho prekryje ďalším panelom a vytvára čistejšiu fasádu. Obe riešenia musia mať správne tesnenie, rozstup kotiev a napojenie na nosnú konštrukciu.
Vľavo ilustračný priznaný spoj, vpravo skryté kotvenie. Skutočný profil zámku sa líši podľa systému.
Čo riešime pri montáži
- Typ a počet samovrtných skrutiek podľa podkladu, vetra a odporúčania výrobcu.
- EPDM tesniace podložky, prípadne kaloty pri strešnom opláštení.
- Tesniace pásky a tmely v spojoch, sokloch, atikách a okolo prestupov.
- Minimalizáciu tepelných mostov a kontinuitu parotesnej vrstvy.
- Dilatáciu, tolerancie oceľovej konštrukcie a smer kladenia panelov.
Vzhľad fasády
Profilácia mení mierku objektu.
Rovnaká hala môže pôsobiť technicky, elegantne alebo utilitárne podľa smeru kladenia, šírky modulov, profilácie a kontrastu klampiarskych prvkov.
Ilustračné varianty: vodorovný mikroprofil, zvislé kladenie, svetlý hladší povrch a výraznejšie profilovanie.
Najčastejšie voľby
Výrobcovia ponúkajú jemný mikroprofil, lineárne drážky, hladšie plochy aj výraznejšie profilácie. Dostupnosť závisí od konkrétneho panelu, hrúbky plechu, farby a výrobnej série.
MikroprofilLineárny profilHladké prevedenieVlnitý profilVodorovná montážZvislá montáž
- Tmavé odtiene viac zvýraznia nerovnosti a teplotnú rozťažnosť.
- Kombinácia smerov a farieb musí rešpektovať modul panelu a nosnú konštrukciu.
- Presný odtieň schvaľujeme podľa fyzickej vzorky, nie iba obrazovky.
Kompletný systém
Panel je iba začiatok.
Súčasťou funkčného opláštenia sú aj všetky zakončenia a prestupy. KESALOP ich navrhuje, vyrába alebo zabezpečuje ako jeden koordinovaný celok.
Sokel
Napojenie na základovú dosku, hydroizoláciu a terén bez otvorenej izolácie.
Rohy a atiky
Vonkajšie a vnútorné rohy, ukončenia fasády a krycie klampiarske prvky.
Strecha
Hrebeň, odkvap, štítové hrany, žľaby, zvody a bezpečné prestupy.
Otvory
Ostenia okien, dverí a priemyselných brán s odvodom vody a tesnením.
Technológie
Vetranie, elektroinštalácia, požiarne prvky a prestupy koordinované s opláštením.
